電化學三電極的工作原理

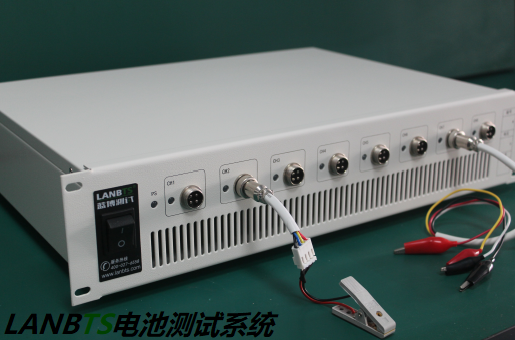

藍博三電極測試系統--BT2013A

    工作電極參比電極對電極 研究對象工作電極  參比電極:確定工作電極電位  輔助電極有時也稱對電極:傳導電流 三電極體系含兩個回路，一個回路由工作電極和參比電極組成，用來測試工作電極的電化學反應過程，另一個回路由工作電極和輔助電極組成，起傳輸電子形成回路的作用。

    電化學需要兩個電極同時發生氧化還原反應，那么需要兩個電極，但是針對您要研究的工作電極，需要參比電極精確地控制工作電極的電極電位，那么就需要額外的參比電極，以三者成為三電極體系。參比電極和工作電極構成測試回路，體系可當成斷路。工作電極和對電極構成另外的回路，是構成電解槽的回路，滿足電化學反應平衡的。研究的是工作電極，只有精確地測定工作電極的電位，才能夠考察電位同電化學反應，吸附等界面反應的規律。

    至于輔助電極和工作電極之間的聯系，主要是在于構建電化學反應平衡，另外要 保證輔助電極不要影響到工作電極。而確定輔助電極和工作電極之間的電位，用電壓表就ok了，不需要雙參比電極分別確定兩電極電位。當然，是否以后的電化學工作站，可以確定雙參比，分別控制輔助電極和參比電極，可能也算是個新思路吧。三電極是指工作電極；電導電極；甘汞電極。用上電化學工作站的時候需要用上250ml電解池再放上三電極做自己想要做的式樣。 同時，三個電極不要接觸上，但要盡可能的近工作電極與對電極構成電流的回路，它們之間的電壓叫槽牙，可用普通的伏特計測量。工作電極與參比電極之間通過高輸入阻抗的電位差計測量，類似于電位法的裝置，是用來監控工作電極電位的線路。上面有位說是斷路，不確切，應該有微小電流流過。

    本人補充點：參比電極要盡可能地靠近研究電極，一般用甘汞電極；輔助電極也就是對電極一般用鉑電極或者其他，面積一般比研究電極的大5倍或以上。對于電化學三電極體系的工作原理，用一句話概括就是三電極兩回路：三電極指的是工作電極、參比電極和對電極，工作電極又稱為研究電極，顧名思義就是我們所要考察的電極；參比電極是用來測量工作電極電勢的；對電極又稱為輔助電極，只是用來通過電流的   兩回路指的是極化回路和測量回路   電化學研究最常用的測試手段是電極極化曲線的測量，在三電極體系中，通過對工作電極施以不同的極化，測試電流密度與電勢的對應關系曲線，了解工作電極的電化學性能。問一下，參比電極中Ag/AgCl和甘汞電極的區別，僅僅是參考電位不同嗎，還是有其他不一樣的地方？  Ag/AgCl與SCE相比，具有較小的溫度系數，可制作的更加緊湊。要根據實驗體系來選擇參比電極，你也說過了，電化學需要兩個電極同時發生氧化還原反應，但是一般情況下對電極不發生氧化或還原反應，只起著導電的作用，而真正氧化或者還原的電極是工作電極，那整個電路之發生了單一的反應??？  您提到的對電極不發生氧化或還原反應的，這句話是不對的在循環伏安測試中，如果工作電極處于某一電位下的氧化或者還原反應，那么與之對應的對電極一定會發生還原或者氧化反應。這是一定的。因此，在電解槽中陽極和陰極的反應是成對出現的，而三電極體系是同一道理。因?yàn)榫S持電化學反應平衡是要由陽極氧化反應的失電子用于陰極反應的得電子上。電子不是槽電流產生的，而是電極反應產生的，發生一側的還原，必然有一側的氧化，這才是真實的電化學反應平衡，是存在耦合關系的。前面說得很有道理，但是有一點我覺得不妥，你說陽極氧化反應的失電子用于陰極反應的得電子上，我覺得在電解的時候陰極的電子是有電源負極提供的，雖然陽極氧化失去電子，但是他的電子也是回到電源正極。你說呢？我覺得我們應該探討下就是 陽極氧化失去的電子回到正極上的情況，這么說回到正極的話難道會增大電源的電壓，或者是這部分回到正極的電子作用到了陰極還原所需要的電子工作電極的電位是相于參比電極來定的，因此比如說你用SCE參比，而你的電活性分子在0.6v可以氧化（vsSCE)，那你就設定工作電極的位為0.6v電（其實從電化學儀器上來講工作電極是接地的，其電位為0，改變的是參比電極電位為-0.6v），這時工作電極上發生該分子的氧化反應，為了維持電荷平衡，那么在對電極上將會產生相應的還原反應，至于是體系中的什么物質被還原，應該是氧化電位最高的那種分子，因此通常是溶液中的氧   電化學測量三電極系統：工作電極，輔助電極(對電極)，參比電極。   參比電極的作用是在測量過程中提供一個穩定的電極電位，對于一個三電極的測試系統，之所以要有一個參比電極，是因?yàn)橛行r候工作電極和輔助電極(對電極)的電極電位在測試過程中都會發生變化的，為了確切的知道其中某一個電極的電位(通常我們關心的是工作電極的電極電位)，我們就必須有一個在測試過程中電極電位恒定的電極作為參比來進行測量。如果可以確定輔助電極的電極電位在測試過程中是不發生變化或者變化可以忽略不計時，我們就不必使用參比電極。這就是所謂的雙電極測試系統。輔助電極的作用是在整個測試中形成一個可以讓電流通過的回路，只有一個電極外電路上是不可能有穩定的電流通過的。這就好比電路里面必須要有火線和零線一樣。因此輔助電極對于電化學測試是必須的，而參比電極則可以根據具體情況進行選擇，并不是一定要有的。  參比電極（Reference electrode）：參比電極具有已知恒定的電位，為研究對象提供一個電位標準。測量時，參比電極上通過的電流極小，不致引起參比電極的極化。經常使用的參比電極主要有以下三種：  A.標準氫電極（NHE）：常以在標準狀態下，氫離子和氫氣的活度為1時的電位即E?為電極電位的基準，其值為0. B.甘汞電極（Calomel electrode）：甘汞電極是實驗室最常用的參比電極之一，它的電極反應是：Hg2Cl2 + 2e = 2Hg + 2Cl-，可見其電位與氯離子的濃度有關。當溶液中的KCl達到飽和時，叫做飽和甘汞電極（SCE），標準電極電位為0.2412 V；KCl濃度為1 時的電極電位為0.2801 V；KCl濃度為0.1 M時的電極電位為0.3337 V.  C.銀氯化銀電極(Ag/AgCl)：銀氯化銀電極也是實驗室最常用的參比電極之一，其電極反應為：AgCl + e = Ag + Cl-，其電位也受Cl-濃度的影響。KCl飽和時的電極電位為0.199 V. 銀—氯化銀電極：  銀—氯化銀電極具有非常良好的電極電位重演性、穩定性，由于它是固體電極，故使用方便，應用很廣。甚至有取代甘汞電極的趨勢，這是由于汞有毒性，此外，甘汞電極的溫度變化所引起的電極電位變化的滯后現象較大，而氯化銀電極的高溫穩定性較好。它是一種常用的參比電極。AgCl在水中的溶解度約為10-5（25 ℃）， 是很小的。但是如果在KCl溶液中，由于AgCl和Cl-能生成絡合離子，使其AgCl的溶解度顯著增加。在1 M KCl溶液中，AgCl的溶解度為1.4×10-2 g/L，而在飽和KCl溶液中則高達10 g/L。因此為保持電極電位的穩定，所用KCl溶液需要預先用AgCl飽和。特別是在飽和KCl溶液中更應注意。此外，如果把飽和KCl溶液的Ag/AgCl電極插在稀溶液中，在液接界處KCl溶液被稀釋，這是部分原先溶解的Ag離子將會分解，而析出Ag沉淀。這些Ag沉淀容易堵塞參比電極管的多孔性封口。由于上述缺點，通常不采用飽和KCl溶液作為Ag/AgCl電極的電解
